识别方法¶
你可以根据目标与条件选择七种识别方法之一。
七段数码管¶
最为优选、可靠且快速的方法，适用于识别大多数数字显示中使用的七段字体及其相近字体。
备注
为使该方法正确工作，处理后的图像中数字应为黑色、背景应为白色。如果不是，请勾选/取消勾选 反转 （配置）。

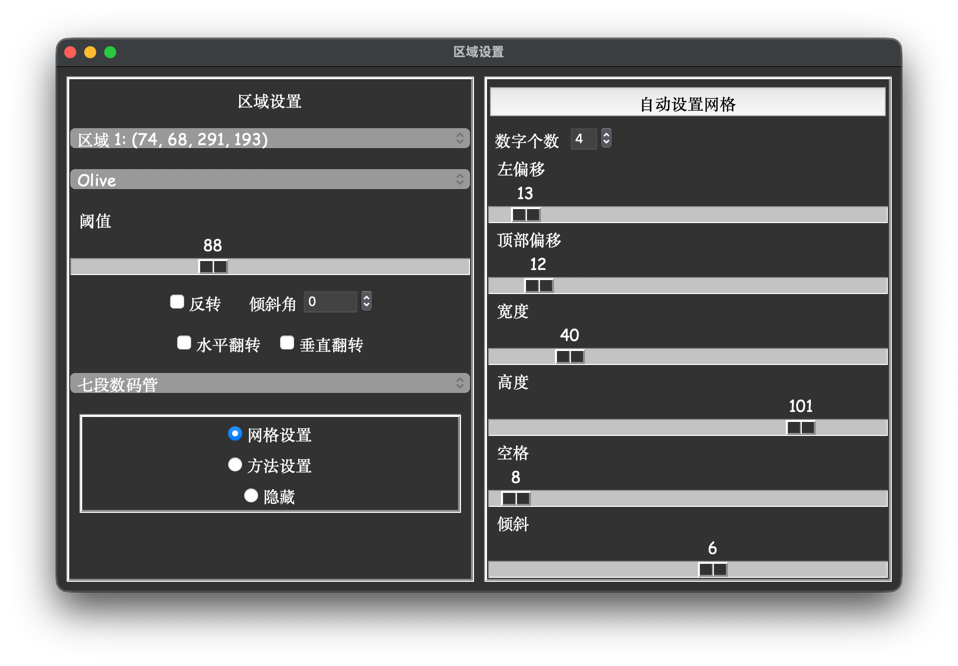

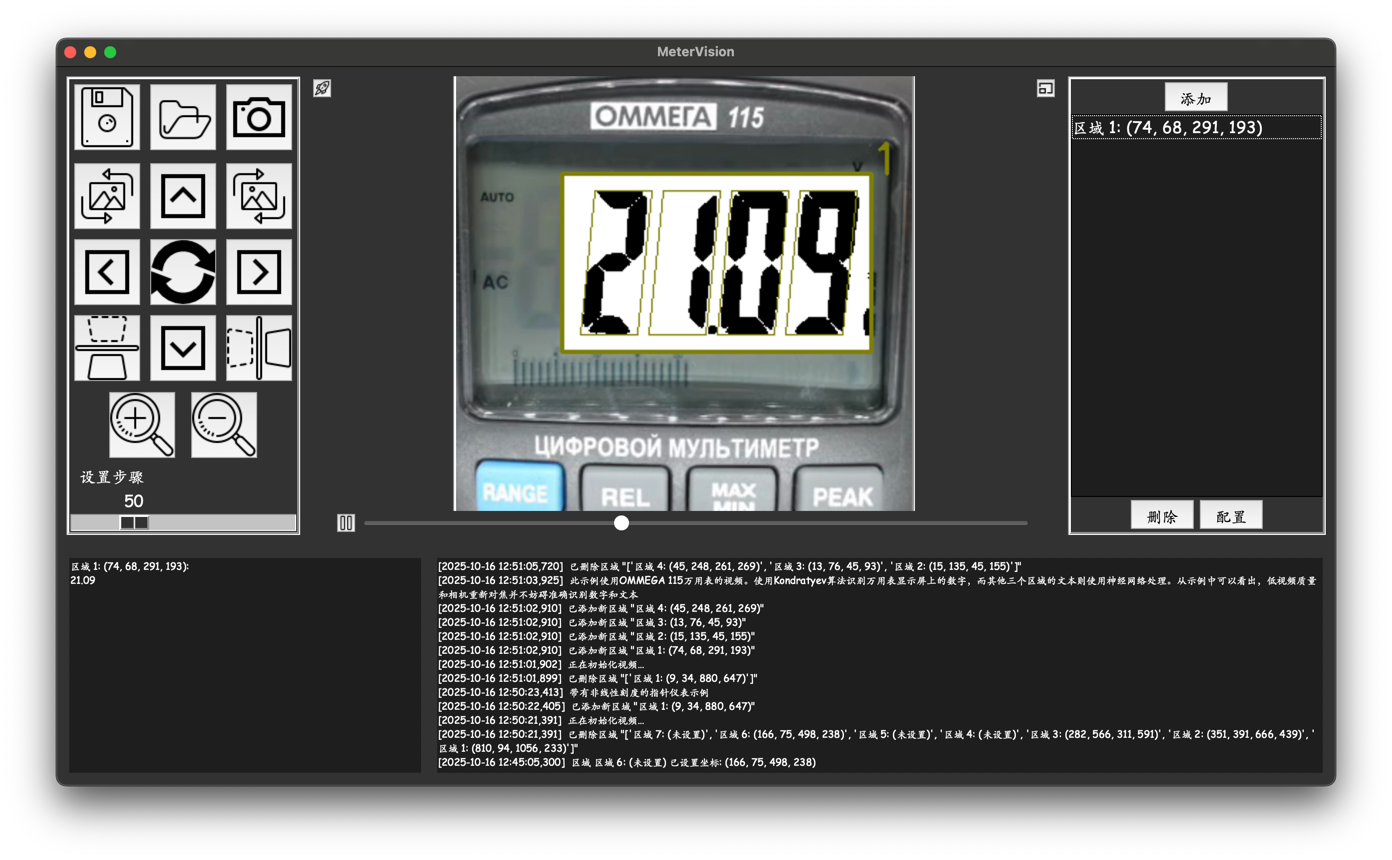

网格设置¶
要配置该方法，首先进入 网格设置 标签，然后指定需要识别的数字个数，并使用 左偏移、顶部偏移、宽度、高度、空格、倾斜 滑块按数字外轮廓调好网格。小数点应位于各平行四边形之间的外部。程序内置了 示例 正确设置的示例。
也可以点击相应按钮自动设置网格。自动构网算法中包含随机性，因此可以多次点击该按钮，直到得到满意的结果。
备注
网格设置被设计为网格不会越过区域边界。因此，例如当网格右边缘已贴近区域右侧时，如果你想增加左偏移，将无法直接实现。你需要先减小宽度或空格。

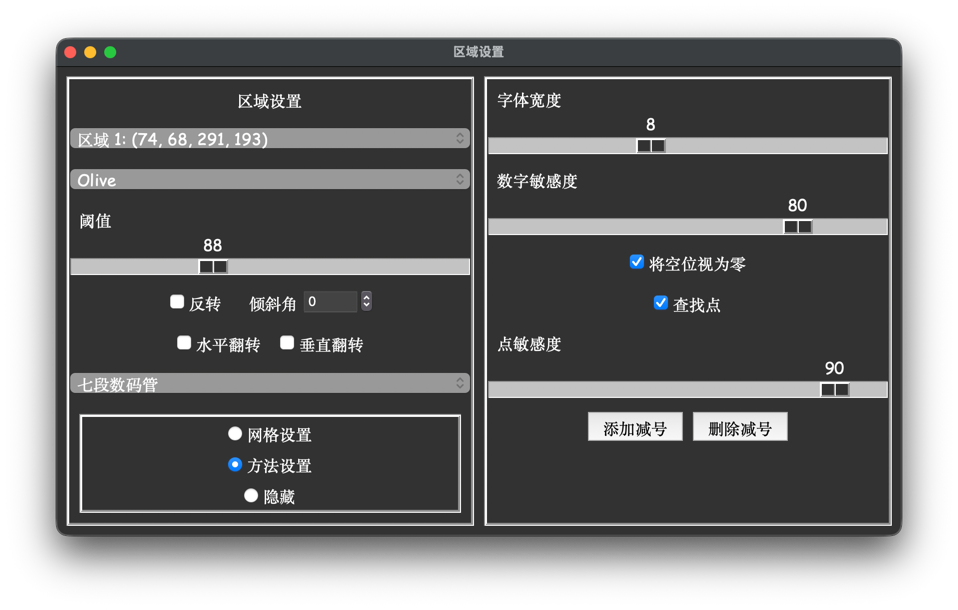

方法设置¶
接下来，选择 方法设置 标签。里面有 字体宽度 与 数字敏感度 两个滑块，通常默认值已经较为合适，大多数情况下无需调整。但若识别不稳定，可以进行修改：当字体线条较粗时应增大字体宽度，较细时应减小。若图像较暗但无噪点，建议提高敏感度；若数字清晰但存在噪点，建议降低敏感度。重要的是噪点像素数量不要超过数字像素数量。
若勾选 将空位视为零，则某个网格平行四边形内的全白区域会作为 0 显示在识别结果中；否则显示为空字符。
通过 查找点 可以设置程序忽略小数点或在结果中显示小数点。
点敏感度 滑块用于设置小数点的检出逻辑：如果在网格两个平行四边形之间的下边界有黑色像素，则敏感度越高，视为小数点所需的像素数量越少。例如，当该值为 100 时，只需 1 个像素即可被判定为小数点。请根据小数点粗细与噪声多少进行调节。通常默认值适用于大多数情况，仅在必要时修改。
要添加对负号的识别，请点击 添加减号，并在当前区域中用两次单击框选一个矩形（每个区域只能选一个减号，且必须在当前区域内）作为减号所在位置。删除减号请点击 删除减号。
备注
完成所有设置后别忘了在 文件 中保存，以便下次使用该测量设备时不必重新配置。

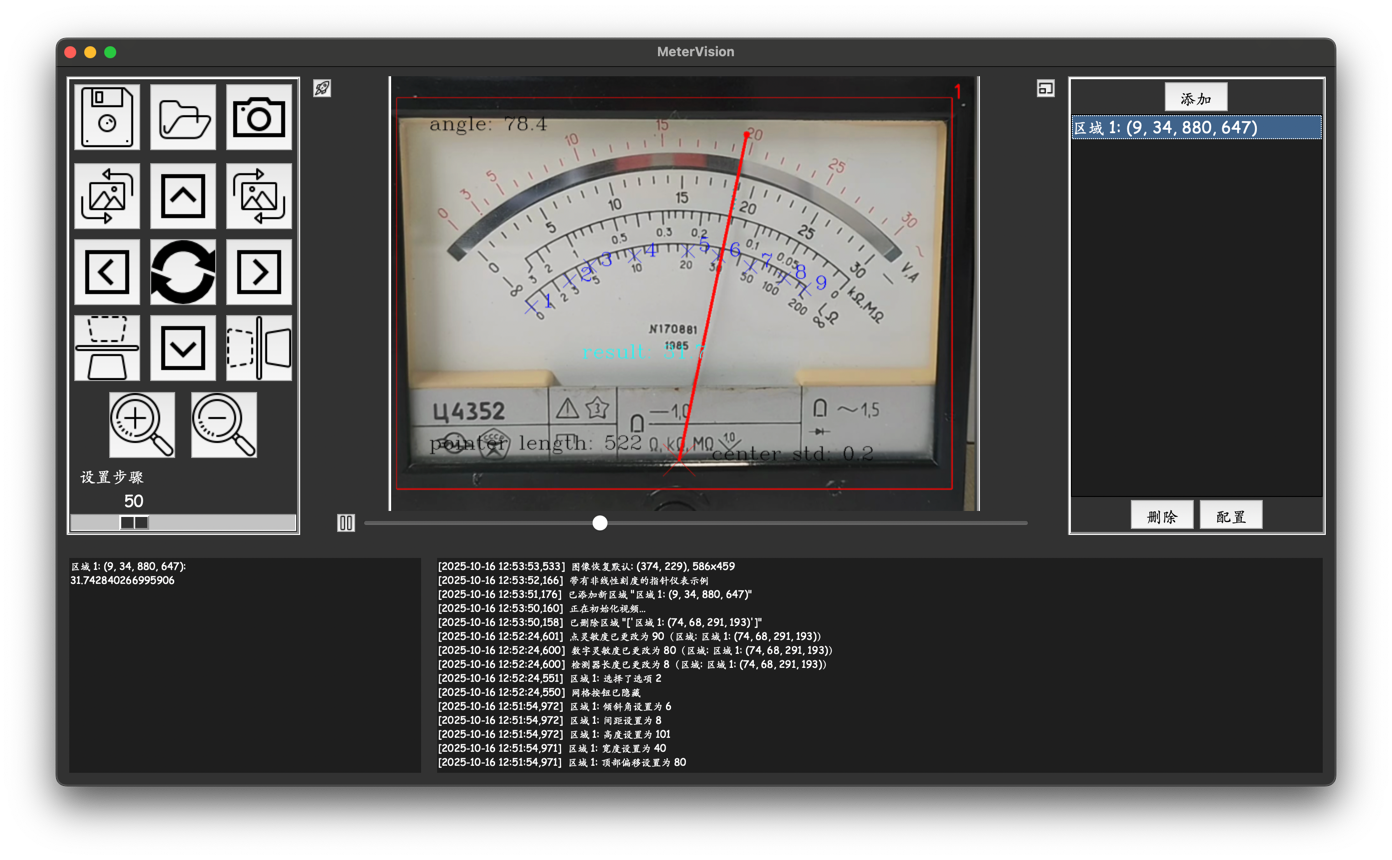

指针式仪器：角点法¶
该方法用于指针式（模拟）测量仪表，工作原理如下：
相对于运动物体（指针）进行背景去除。为正确确定背景，程序需要处理一定数量的帧。
寻找特征点 —— 角点 。
通过找到的角点拟合一条直线。并非所有点都参与直线拟合，只保留距离直线不超过一定像素数的点。
累积已找到直线的统计并寻找中心 —— 指针的旋转轴。
将指针的 倾斜角 按所选 刻度方法**（如有需要）转换为 **刻度结果。
为成功实现该方法并便于在程序中广泛应用，提供了 3 个额外的 设置菜单。
备注
无需急于修改设置。默认设置很可能已经合适，或只需调整少数几个参数。

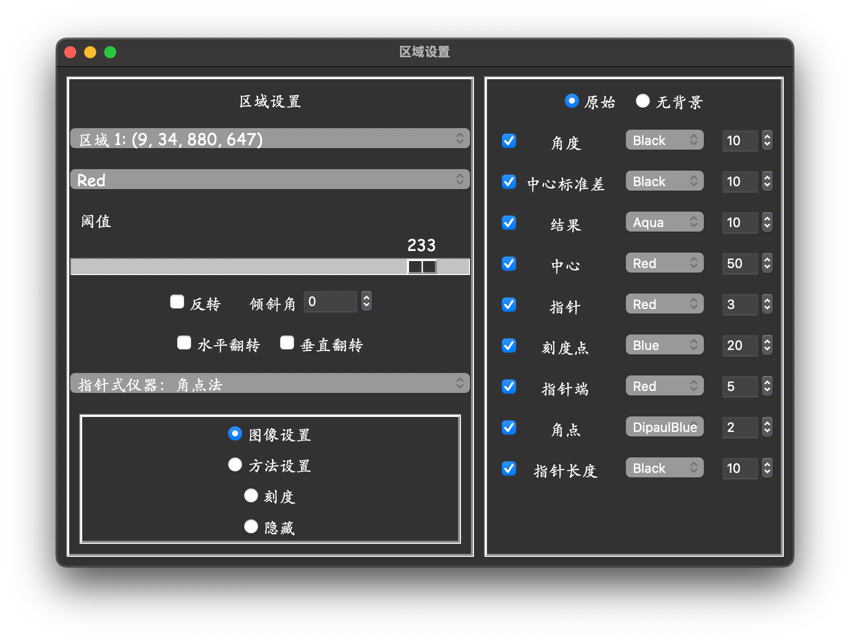

图像设置¶
原始 与 无背景 单选按钮用于选择在区域中显示的图像。原始 显示叠加了对象的原图；无背景 显示减去背景并叠加了对象的图像。
备注
无背景 模式便于调参数，因为可以直观看到设置变化的效果。
该菜单的其它设置仅影响区域图像上各种对象与标注的显示。对列表中的每个对象，你可以：
启用/禁用显示
设置颜色
设置大小

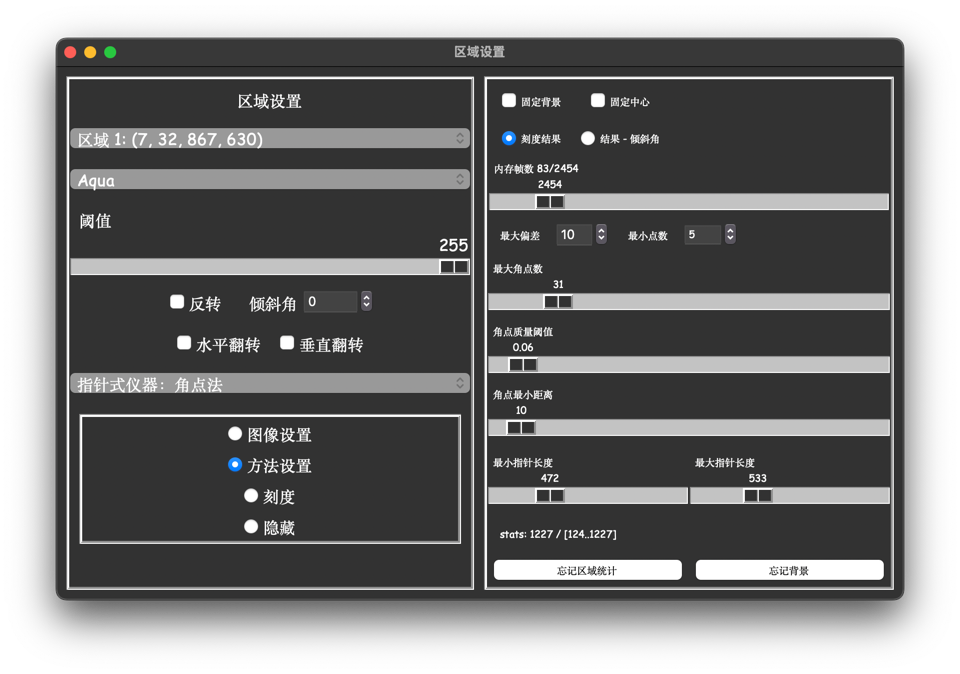

方法设置¶
复选框 固定背景 与 固定中心 分别用于锁定 背景 与 中心 (指针的旋转轴)。 这意味着新的帧不会影响背景或中心坐标。 固定背景可以在指针静止时仍然保持其识别，但即使是细微的背景变化也会逐渐累积，并可能在某个时刻变得至关重要。
刻度结果 与 结果 - 倾斜角 单选按钮决定识别结果的类型。若选择 刻度结果，识别结果为按刻度换算后的读数；若选择 结果 - 倾斜角，识别结果为指针的倾斜角，此时不考虑刻度。
备注
指针的倾斜角从水平向右的位置起，逆时针计数，范围 0 到 360 度。
内存帧数 决定用于处理而保存在内存中的帧数量。帧数越多，背景估计越好，直线与中心的统计也越充分，但对图像稳定性的要求越高。换言之，内存帧数 较大时，程序对背景变化的适应性较差。
在 内存帧数 右侧会显示两个数字 x/y，其中 x 表示程序已处理用于计算背景的帧数，y 表示为计算背景最多会存储的帧数。 当 x = y 时，每个新帧都会替换最早的帧，因此在未启用 固定背景 时，程序使用 最后 的 x 帧来计算背景。
备注
修改该值时，用于确定背景的先前帧数据会被清除，背景计算将从头开始。测量过程中不建议修改此值。
最大偏差 （像素）用于两处：
拟合描述指针的直线时，只保留距离该直线不超过此值的角点；
在新帧中搜索描述指针的直线时，该直线不能偏离已找到的中心超过此值。
也就是说，最大偏差 越小，中心（不同姿态的指针线交点）的期望离散度越小。
备注
每当在新帧中找到描述指针的直线后，中心值都会被进一步精化。因此，如果测量仪表在画面中缓慢移动，中心也会随之移动。但若发生较大的位移（超过 最大偏差），则可能完全找不到新的中心。在这种情况下，请通过 忘记区域统计 按钮从头开始处理。另外，保存区域设置时不会保存 背景 数据，因此当你打开先前保存的区域设置时，请留出时间让程序重新计算背景。
最小点数 决定用于拟合 指针直线 所需的最小 角点 数量；
最大角点数 决定单帧内可被检测到的 角点 的最大数量；
角点质量阈值 设定 角点 的最低质量，低于该阈值的点将被忽略；
角点最小距离**（像素）设定角点之间的最小间距。在得到角点候选后，会移除相互之间过近（小于 **角点最小距离 像素）的点；
最小指针长度 与 最大指针长度**（像素）设定 **指针直线 的最小与最大长度，有助于过滤伪直线；
stats: x / [y...z] 标签会告知用户所收集到的 指针直线**（每帧最多一条指针）样本量，这些直线用于计算它们交点处的中心。 其中 **x 为当前已找到的指针直线数量，y 为计算中心所需的 最小样本量**（也就是说，当 `x < y` 时程序不会计算中心）， **z 为 最大可能的样本量。当 x = z 时，每条新直线都会替换样本中最早的直线。 因此，在未固定中心的情况下，程序会记住最近的 x 条指针直线。
忘记区域统计 按钮会清除先前帧中找到的所有直线与中心信息，从头开始处理。当图像出现明显变化（例如仪表移动、光照改变或 中心 被错误检测）时，这可能是必要的操作。
忘记背景 按钮允许重新开始计算背景，当背景突然发生变化时非常有用。
备注
为了在程序启动后的前几秒或按下 忘记区域统计 按钮后正确计算 中心，指针应在尽可能大的范围内改变其倾斜角。寻找中心需要一定时间，该时间随 内存帧数 增大而增大。

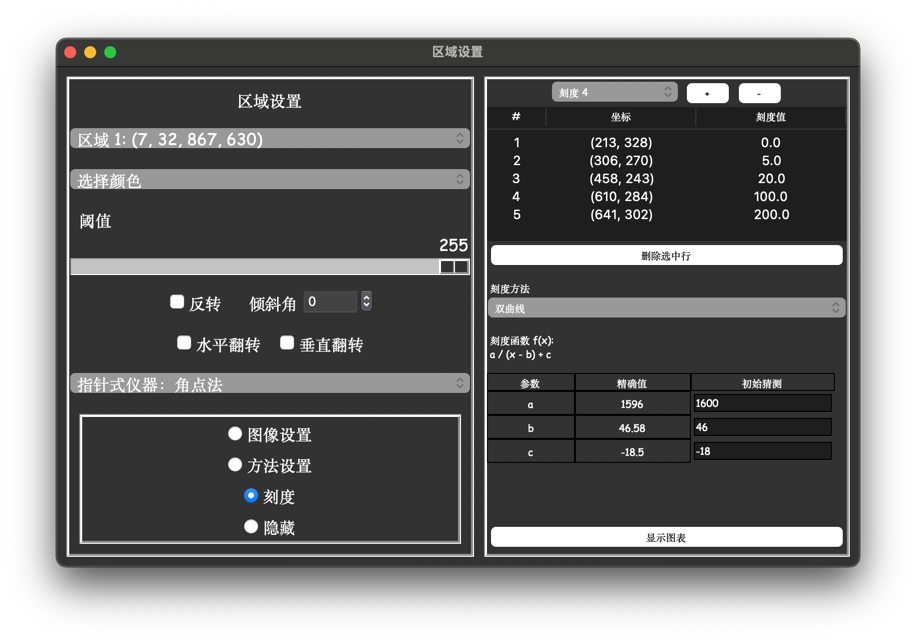

刻度¶
刻度 菜单用于将指针的倾斜角与 刻度读数 关联起来。
对于同一 区域，可以配置多条 刻度 并在需要时切换。 菜单顶部提供了 刻度列表 以及 + 与 - 按钮。 + 按钮 会创建一条 以当前刻度为模板的新刻度， - 按钮 会在当前刻度不是最后一条时将其删除， 而 下拉列表 则用于在现有刻度之间切换。
备注
也可以通过外部命令在刻度之间切换（见 外部程序），这样就能提前配置所有需要的刻度，并在测量过程中无缝切换。
当 刻度 菜单打开时，将光标移动到刻度线上并单击左键，图像上会出现新的 刻度点，相应记录也会显示在该菜单的表格中。要将这些点与刻度值关联，请在表格中定位到 刻度值 列的单元格并双击左键，随后会出现输入框。输入该刻度点的数值。
备注
如需尽可能精确地将刻度点放在刻度线上，请先放大图像（参见 位置与尺寸控制）。
若要删除不需要的点，请在表格中选中相应行并点击 删除选中行 （选择时可使用 ctrl 与 shift 键）。
然后在 刻度方法 列表中选择合适的方法。
所有方法可分为两类：样条**（即在若干区间分别由代数多项式表示的函数）与 **具有显式解析表达式的函数。
样条包括：
分段线性插值
三次样条
拉格朗日插值多项式
这些方法无需额外设置。详细内容可参考数学与数值方法方面的资料，本说明文档不再展开。
具有显式解析表达式的函数包括：
线性关系
对数关系
双曲线
自定义函数
选择任一此类方法后，你会看到用于刻度换算的函数显式表达式，其中变量 x 表示角度（度），其余参数（除 x 外的任意字母）将由程序自动求取。有时程序无法独立计算出参数的 精确值**（尤其在函数复杂或参数较多时），这时需要为全部或部分参数输入 **初始猜测。一般来说，即便程序已能自动求得参数，输入与其接近的初始猜测也有助于后续计算。
选择 自定义函数 方法时，你需要自行输入函数表达式：使用 x 表示自变量（必需），使用其他字母或单词表示待求的自由参数。还提供一套常用的数学函数与运算符（采用通用记法）。
如果函数表达式不正确，或不包含变量 x，输入框上方会提示错误，文本将以红色高亮。
备注
函数表达式也可以完全不包含 参数，且与 刻度点 无关。例如，可以使用 mod(90 - x, 360) / 6 这种“趣味函数”将秒针的倾斜角转换为秒数（函数 mod(a, b) 返回 a 除以 b 的余数）。

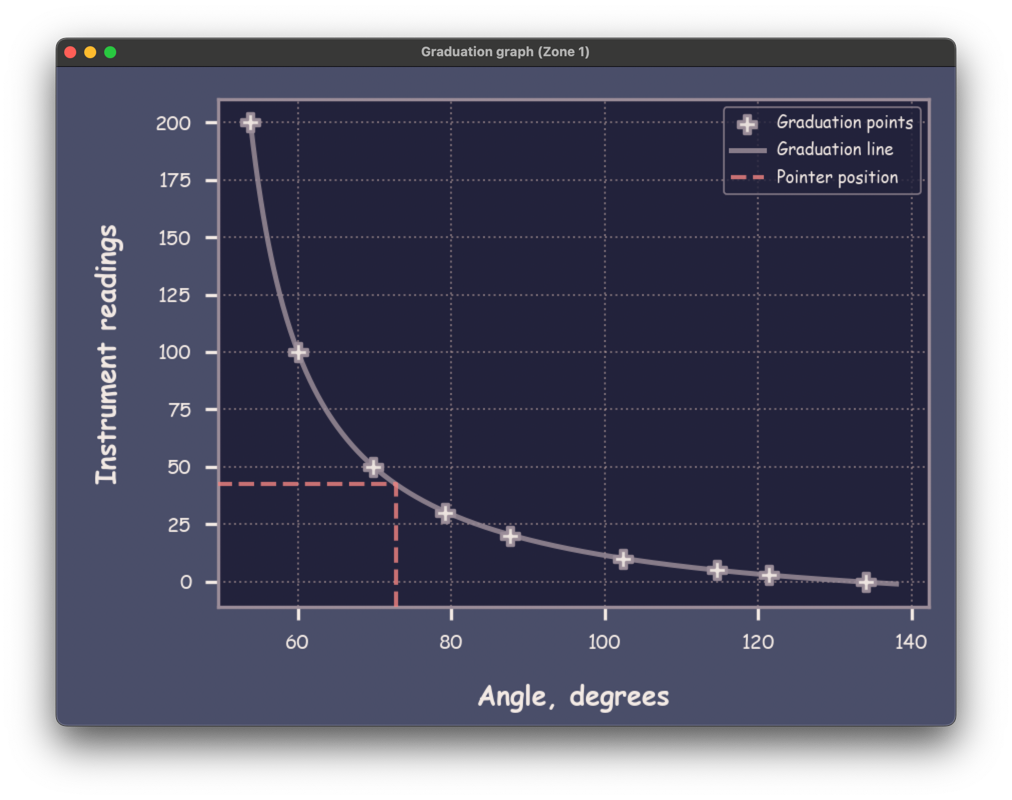

点击 显示图表 按钮将打开当前区域的 刻度图 窗口。该图会实时更新，并显示当前结果。该窗口的菜单包含 文件 部分，你可以通过 保存 将图表保存至默认目录（见 程序目录），或通过 另存为... 选择保存路径。
备注
如果程序未检测到识别结果，刻度图 不会更新。因此，如果你修改了 刻度图，它只会在首次出现识别结果后更新。
指针式仪表：轮廓法¶
该方法的工作原理与 指针式仪器：角点法 类似，不同之处在于它检测的是 轮廓，并基于指针轮廓上的所有点来寻找 指针直线。因此该方法的设置略有不同。
备注
提供多种方法可使程序更具通用性：在某些场景下某一种方法表现更好，在另一些场景下则相反。
图像设置¶
图像设置与 角度法 相同（见 图像设置），不同的是这里显示的是 轮廓 而非 角点。

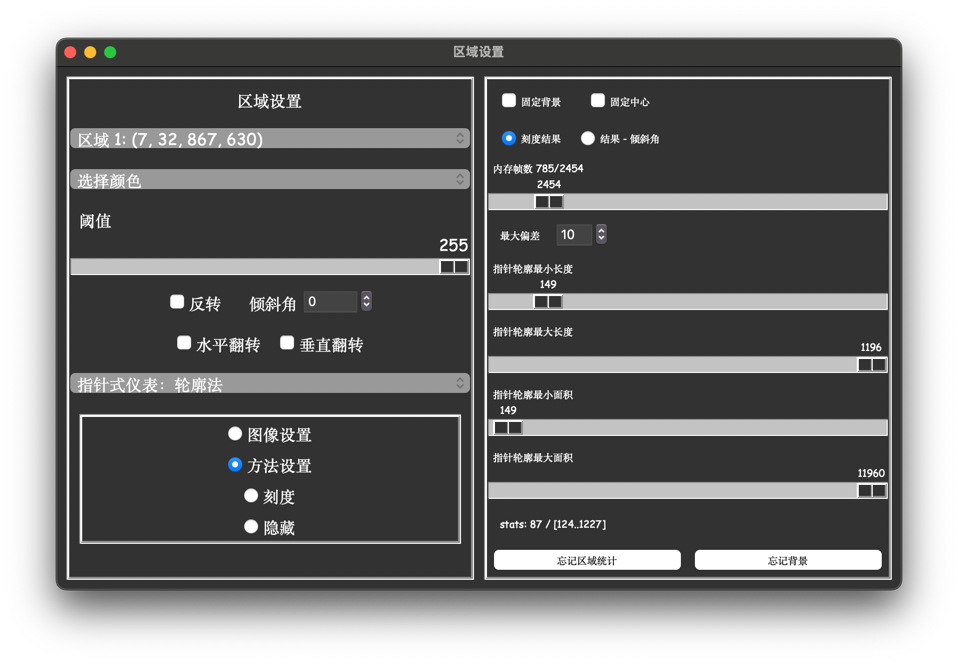

方法设置¶
轮廓法设置 中包含与 角度法设置 （见 方法设置）相同用途的变量：
固定背景 与 固定中心 复选框
刻度结果 与 结果 - 倾斜角 单选项
内存帧数
最大偏差
以及若干新的（像素单位）变量：
指针轮廓最小长度
指针轮廓最大长度
指针轮廓最小面积
指针轮廓最大面积
这些变量作为长度与面积的过滤条件，帮助在画面中定位目标指针的轮廓。
刻度¶
与 角度法 完全相同（见 刻度）。
指针式仪表：颜色法¶
该方法与 指针式仪器：角点法 也类似，但有更显著的差异：
该方法同样需要估计背景，但不是相对于运动物体，而是通过颜色筛选得到的像素来定义背景；
指针直线 基于被筛选的像素拟合。直线搜索的目标是让尽可能多的被筛选像素与直线的距离不超过 最大偏差 像素。
随后流程与前述方法相同。
备注
该方法非常适用于指针颜色有明显区分（例如红色）的测量仪表（此类仪表并不少见）。这样可以通过颜色过滤出指针，从而只对指针进行处理。
图像设置¶
与 角度法 相同（见 图像设置），但该方法中没有 角点。

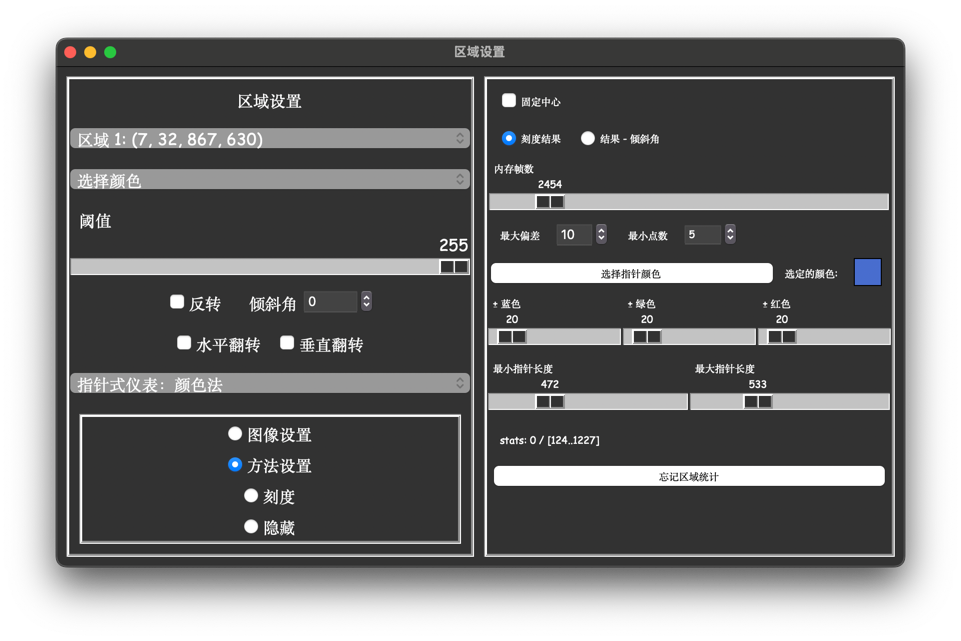

方法设置¶
颜色法设置 包含与 角度法设置 （见 方法设置）相同用途的变量：
固定中心 复选框
刻度结果 与 结果 - 倾斜角 单选项
内存帧数
最大偏差
最小点数
最小/最大指针长度
以及若干新的按钮和变量：

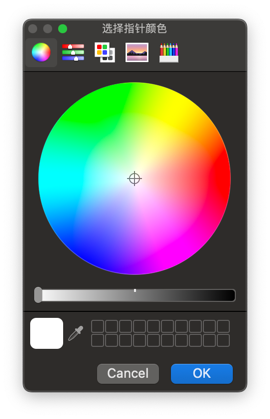

选择指针颜色：点击后打开颜色选择窗口，可选择指针颜色。其右侧会显示一个选定颜色的方块。
三个滑块用于设置指针颜色的 范围 （红、绿、蓝）。工作原理：彩色图像的每个像素由三个 0 到 255 的数（红、绿、蓝）表示。对选定颜色 (x, y, z)，滑块允许设置范围 (x ± dx, y ± dy, z ± dz)，其中 dx、dy、dz 为滑块值。范围之外的像素将被视为背景。
备注
手动设置 指针颜色 可能较为繁琐，因此你也可以将光标移动到图像中的指针上并单击左键，即可自动选择指针颜色。此时 方法设置 菜单必须处于打开状态。该逻辑等价于 吸管 工具。
需要注意的是，吸管 同样适用于 颜色设置窗口**（点击 **选择指针颜色 打开的窗口），但在 Windows 操作系统上例外。
刻度¶
与 角度法 完全相同（见 刻度）。
神经网络¶
神经网络非常擅长识别俄语与英语的印刷体文本。也可以按需添加其他语言，请联系开发者。神经网络对标准字体的识别效果好，但相比 七段数码管 方法更新结果的频率较低，并且对数字显示常用字体的识别效果较差。

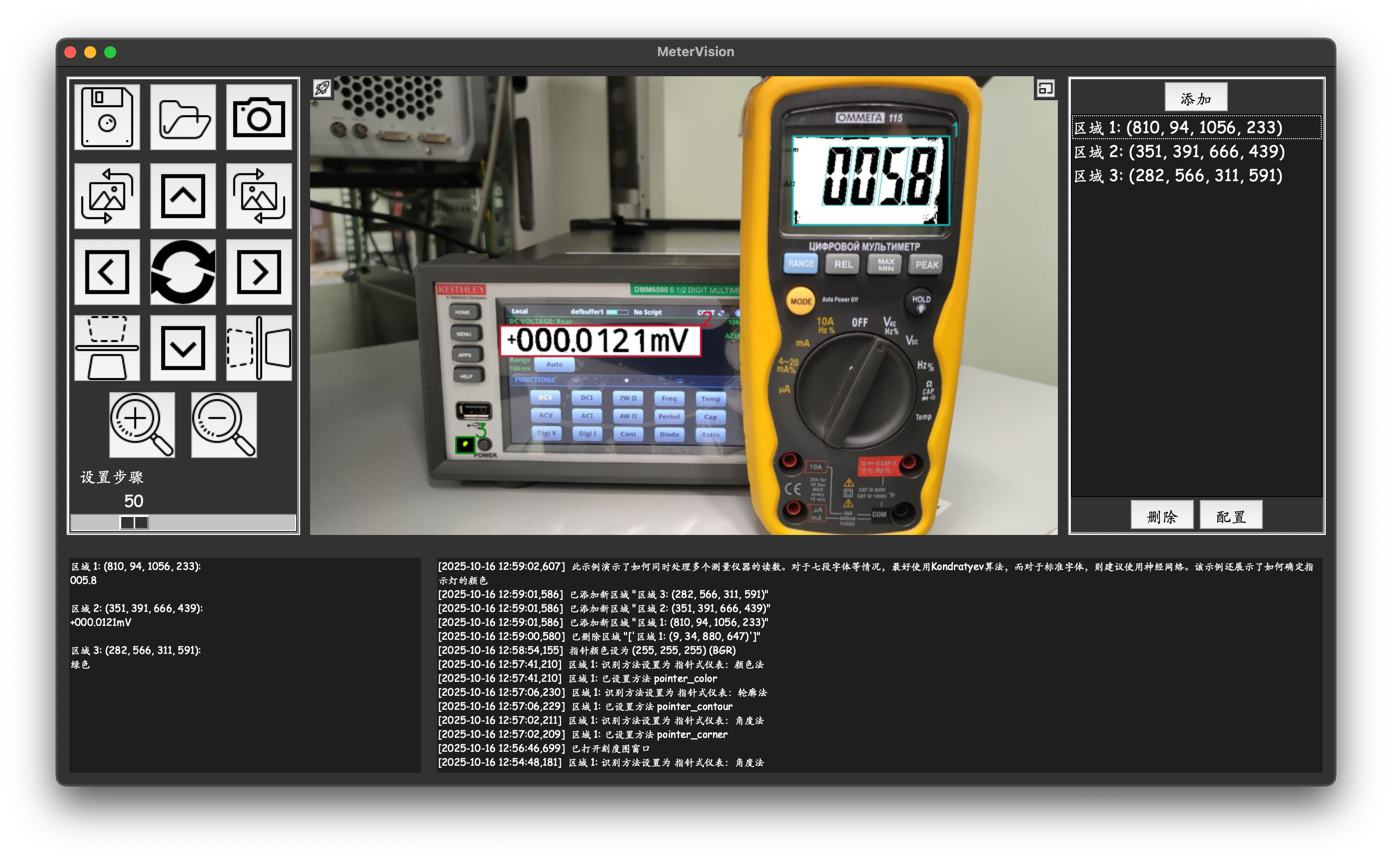

图中神经网络正在处理第 2 区域
二维码与条形码¶
该方法可识别选定区域内的二维码与条形码（zxing-cpp 库支持的一维与二维格式）。若区域内有多个码，则每个结果单独占一行显示。
备注
阈值 滑块对该方法无效。如有需要，可使用 反转。为保证可靠识别，区域内的码应清晰可见，避免强反光与严重模糊。

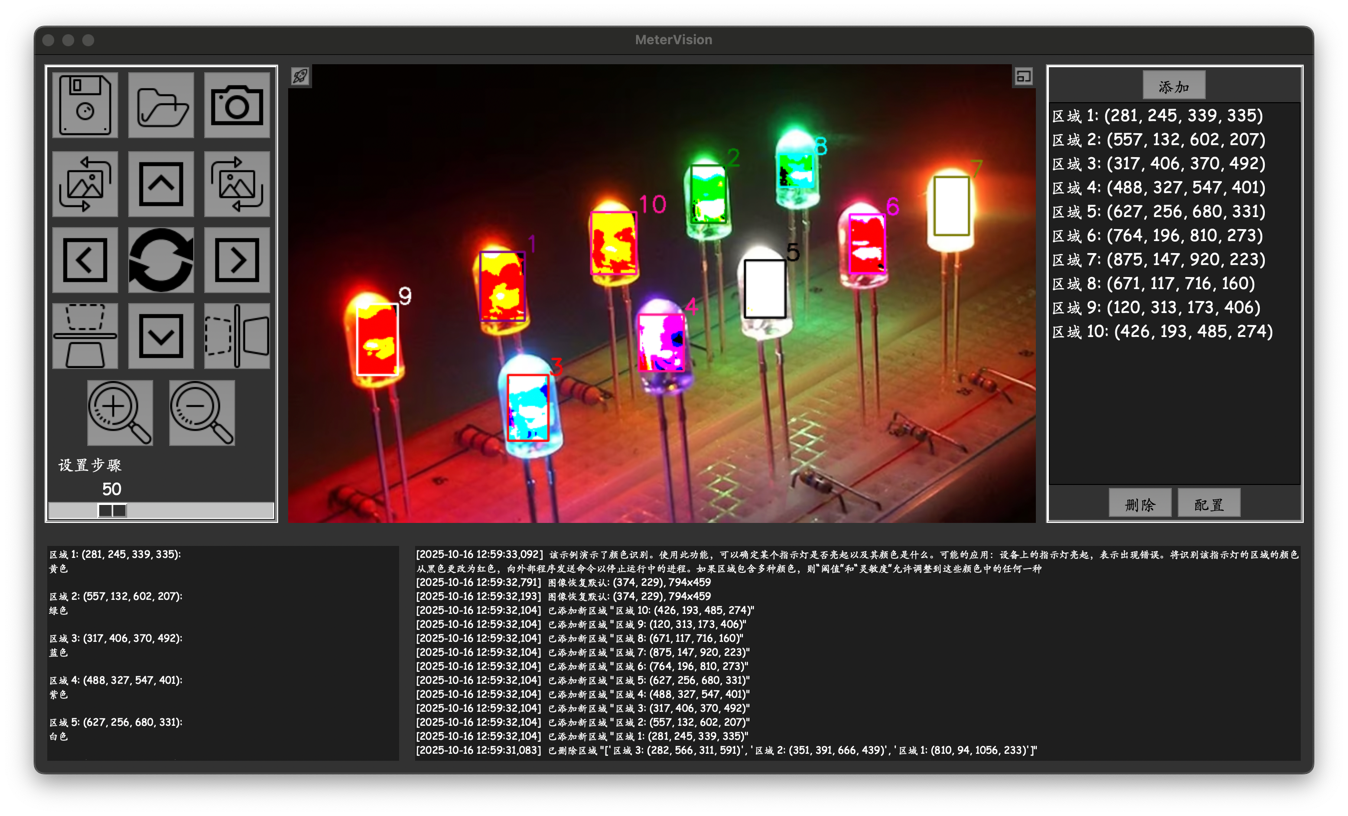

指示器¶
该方法用于判定图像的颜色。当你需要监控某些设备的指示状态时会很有用。例如，当设备面板上的红色报警灯亮起时，可以配置触发外部的安全程序。
该方法的设置同样包含 阈值 滑块与 反转 复选框，但与 七段数码管 与 神经网络 使用灰度图像不同，此方法会同时在三个通道（红、绿、蓝）上处理图像。
备注
例如，当阈值为 100，某像素的 RGB 值为 (90, 150, 200) 时，处理后该像素变为 (0, 255, 255)，对应青色；若应用反转，则变为 (255, 0, 0)，对应红色。
因此，经过处理后，采用 指示器 方法的区域仅保留 8 种颜色。对于每个区域也仅会识别这 8 种颜色。颜色敏感性 滑块决定在该区域中最终识别为哪种颜色。
备注
颜色敏感性 定义了在一个区域中判定某种颜色存在所需的像素占比。
例如，当该值为 100 时，只需每种颜色 1 个像素即可判定颜色存在，因此此时区域的颜色结果将始终为白色（红绿蓝混合为白）。
当该值为 0 时，必须达到 100% 的像素都为某种颜色，才判定该颜色存在，因此结果总是黑色。
介于两者之间的取值可以用来过滤无关的颜色。
