添加、配置和删除区域

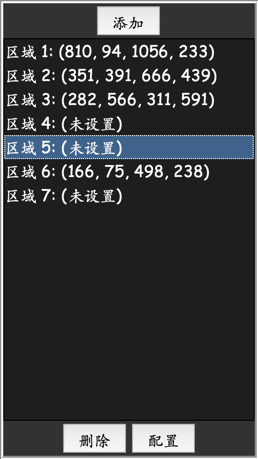

右侧显示已创建的区域列表。

添加

“添加”按钮会在区域列表中创建一个新区域。

备注

如果某个区域的括号中显示“未设置”，表示该区域的边界尚未定义。 要设置区域边界，请在列表中选中该区域，然后在图像上双击。第一次单击将设置矩形的第一个顶点并启用绘制模式， 第二次单击将完成区域的绘制，并为所选区域设置坐标（以像素为单位）。坐标将出现在括号中，替代“未设置”。 坐标从图像的左上角开始计算。

配置

打开“区域设置”窗口。在此窗口中，您可以：

• 从区域列表中选择要配置的区域

• 从颜色列表中选择该区域的颜色（默认情况下颜色是随机分配的）

• 调整“阈值”。该设置的意义取决于所选的识别方法：

  • 七段数码管、神经网络 如果像素的灰度值小于阈值，该像素将被转换为黑色；否则为白色。

  • 指示器 如果像素的三个通道（RGB）的值都小于阈值，则该通道的值将设为0；否则为255。

  • 指针式仪表：角度法、轮廓法 这些方法基于检测运动物体与背景的差异。阈值控制帧之间变化的明显程度。 阈值越高，算法将需要更明显的变化才能将其识别为运动物体（指针）。 详见 识别方法

  • 指针式仪表：颜色法、二维码与条形码 阈值设置无影响。

• 如果需要，可应用“反转”。反转会将白色像素变为黑色，黑色像素变为白色。

• 更改区域的“倾斜角”（超出边界的部分将被裁剪）。您可以手动输入角度值并使用上或下箭头调整。

• “水平翻转”区域

• “垂直翻转”区域

• 选择“识别方法”，并根据所选方法使用附加设置 (识别方法)。

删除

“删除”按钮会删除选中的区域。 如果没有选中任何区域，将删除最后一个区域。
